Ultraflexibler Kabelschutzschlauch aus EVA / PE für den Schaltschrankbau
Dieser hochflexible Kabelschutzschlauch aus Ethylen-Vinylacetat (EVA) bzw. modifiziertem Polyethylen (PE) wurde speziell für die geordnete und sichere Kabelführung bei statischen Anwendungen im Schaltschrank-, Steuerungs- und Anlagenbau entwickelt. Durch das feine Wellenprofil bietet das Wellrohr maximale Biegsamkeit auf engstem Raum bei leichten mechanischen Beanspruchungen. Passende Wellrohrhalter gewährleisten eine schnelle und normgerechte Montage.
Einsatzbereiche und Produkteigenschaften
- Primäre Anwendung: Kabelführung und Leitungsbündelung in Schaltschränken, Klemmenkästen und im Maschinenbau.
- Maximale Flexibilität: Engste Biegeradien durch feine Profilierung ohne Abknicken der Leitungen.
- Sicherheit & Umwelt: Halogen- und cadmiumfrei gemäß DIN 53474, RoHS-konform und selbstverlöschend nach UL 94 HB.
- Hohe Medienbeständigkeit: Resistent gegen Fette, Öle, Benzin, Alkohol sowie Laugen bei Raumtemperatur.
Maße und Abmessungen (Feines Profil, Hellgrau)
| Nennweite (NW) |
Außen-Ø (mm) |
Innen-Ø (mm) |
Stat. Radius (mm) |
Gewicht (kg/100m) |
VPE (m) |
| NW 23 |
28,3 |
23,2 |
59 |
9,0 |
50 |
| NW 29 |
34,5 |
29,0 |
67 |
13,5 |
25 |
| NW 37 |
42,2 |
36,0 |
76 |
15,0 |
25 |
| NW 50 |
54,5 |
47,7 |
92 |
21,8 |
25 |
Technische Spezifikationen
| Parameter |
Norm / Prüfverfahren |
Wert |

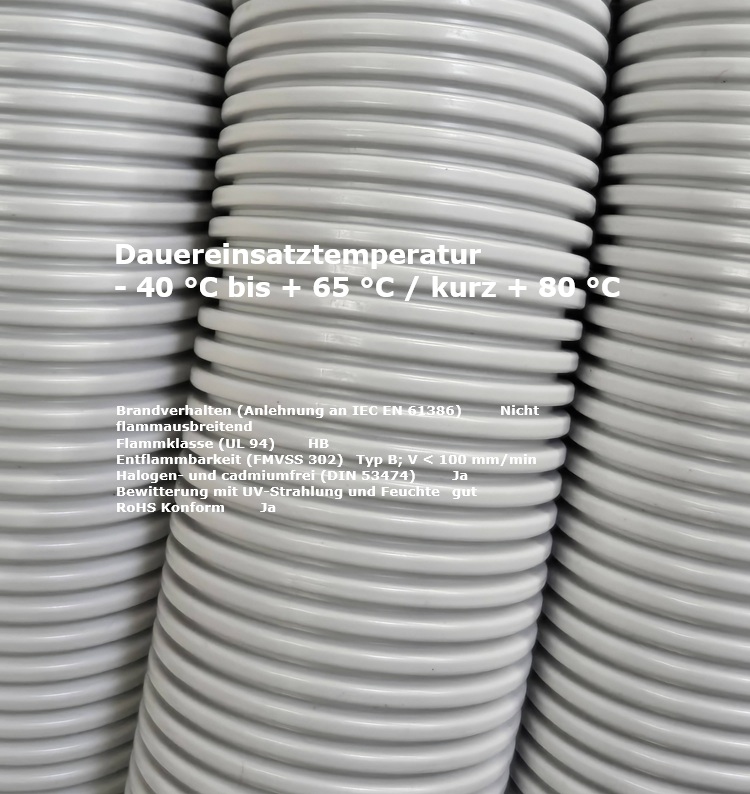

| Temperaturbereich |
Dauereinsatz / Kurzzeitig |
-40 °C bis +65 °C (kurzzeitig bis +80 °C) |
| Druckfestigkeit |
in Anlehnung an IEC EN 61386 |
Scheiteldruckfestigkeit > 200 N / 100 mm |
| Biegewechselfestigkeit |
in Anlehnung an IEC EN 61386 |
> 4.000 Zyklen |
| Schlag- / Kerbschlagzähigkeit |
DIN 53453 |
Ohne Bruch |
| Brandverhalten |
IEC EN 61386 / UL 94 |
Nicht flammausbreitend, Flammklasse HB |
| Entflammbarkeit |
FMVSS 302 |
Typ B (V < 100 mm/min) |
| Umwelt- & Stoffkonformität |
DIN 53474 / RoHS |
Halogenfrei, cadmiumfrei, RoHS-konform |
| Witterungsbeständigkeit |
UV-Strahlung & Feuchte |
Gut |
Chemische Beständigkeit (bei 23 °C Direktkontakt)
Der Werkstoff zeichnet sich durch eine sehr gute Beständigkeit gegenüber gängigen Industrie- und Schmierstoffen aus:
- Alkohol & Benzin: Beständig
- Fette & Schmierstoffe: Beständig gegen mineralische Schmierstoffe und Fette
- Säuren & Laugen: Beständig gegen organische Mineralsäuren und starke Laugen
Häufig gestellte Fragen (FAQ)
Für welche Anwendungen ist der EVA-Schaltschrankschlauch geeignet?
Das Wellrohr ist primär für statische Verlegungen und leichte mechanische Belastungen im Schaltschrankbau konzipiert. Dank der hohen Flexibilität eignet es sich besonders für Biegungen auf engem Bauraum.
Welche Nennweiten (NW) sind lieferbar?
Das Sortiment deckt Größen von NW23 (Innendurchmesser 23,2 mm) bis NW 50 (Außendurchmesser 54,5 mm) ab.
Alle Nennweiten werden standardmäßig in praktischen 10-m-Ringen geliefert.
Ist das Wellrohr halogenfrei und flammwidrig?
Ja, der Schlauch ist nach DIN 53474 halogen- sowie cadmiumfrei und RoHS-konform. Im Brandverhalten ist das Material nach IEC EN 61386 nicht flammausbreitend und nach UL 94 mit der Klasse HB zertifiziert.
