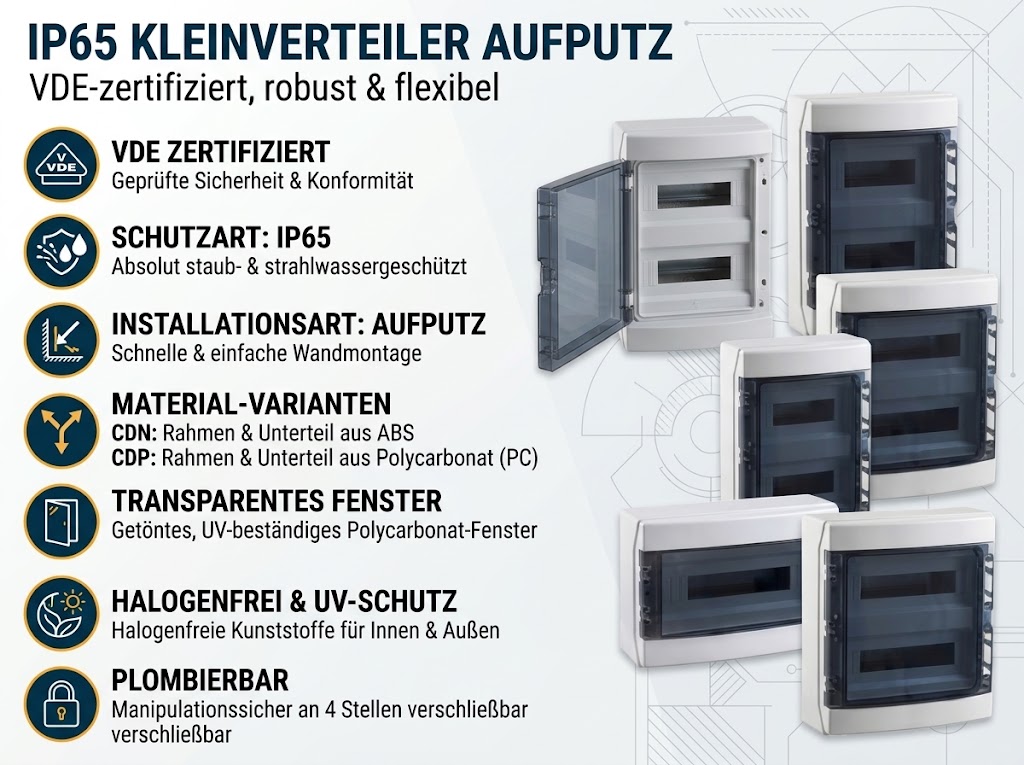

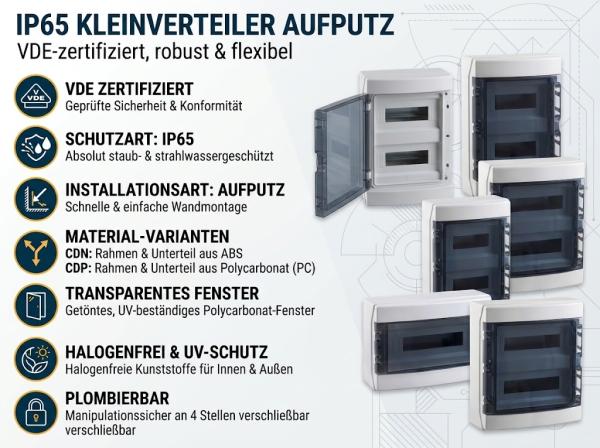

IP65 Kleinverteiler Aufputz – Wasserdicht & UV-beständig (4 bis 72 Module)
Robust, flexibel und extrem montagefreundlich: Die professionellen IP65 Kleinverteiler bieten verlässlichen Schutz für Elektroinstallationen im Innen- und Außenbereich. Gefertigt aus hochwertigen, halogenfreien Kunststoffen (wahlweise ABS oder Polycarbonat), vereinen sie maximale mechanische Belastbarkeit (IK08) mit einem ansprechenden, modernen Design.
Dank des durchdachten Gehäusekonzepts mit doppelter Einbauhöhe und großzügigem Verdrahtungsraum gelingt die Installation schnell und sicher.
Highlights & Vorteile
-
Höchster Schutz: Staub- und strahlwassergeschützt nach IP65, schlagfest nach IK08 sowie UV-beständig für den dauerhaften Außeneinsatz.
-
Modular & Flexibel: Kapazität von 4 bis 72 Modulen – ideal für Wohn-, Gewerbe- und Industrieanwendungen.
-
Maximale Sicherheit: Halogenfreie Kunststoffe, Schutzklasse II, VDE-zertifiziert und konform mit EN IEC 62208 / EN IEC 61439-1.
-
Schnelle Montage: Vormontierte TH 35×7,5 mm DIN-Schienen bzw. herausnehmbarer Kompaktrahmen (ab 2 Reihen). Metrische Vorprägungen ermöglichen schnelles Ausbrechen für Kabel- und Rohreinführungen.
-
Anwenderfreundliches Design: Transparent getöntes Fenster mit 180°-Öffnung (wendbar), präzisem Druckverschluss und Plombierungsmöglichkeit an 4 Punkten.
Materialausführungen
-
ABS-Ausführung (RAL 7035): Die wirtschaftliche und robuste Lösung für den Innenbereich und geschützte Außenbereiche (Glühdrahtfestigkeit 650 °C).
-
Polycarbonat-Ausführung (RAL 7035): Die Hochleistungsvariante mit erhöhter Festigkeit für den ungeschützten Außeneinsatz (Glühdrahtfestigkeit 850 °C).
Technische Daten
| Merkmal |
Spezifikation |
| Schutzart / Schlagfestigkeit |
IP65 / IK08 |
| Schutzklasse |
Klasse II (Schutzisoliert) |
| Betriebsspannung (max.) |
1000 V AC / 1500 V DC |
| Bemessungsstrom (max.) |
125 A |
| Temperaturbereich |
Umgebung: -25 °C bis +60 °C | Material max.: +80 °C |
| Kugeldruckprüfung |
70 °C |
| Glühdrahtfestigkeit |
ABS: 650 °C | Polycarbonat (PC): 850 °C |
| Eigenschaften |
Halogenfrei, UV-geschützt, getöntes PC-Fenster |
| Zertifizierungen & Normen |
VDE, CE (Niederspannungsrichtlinie 2014/35/EU), EN IEC 62208, EN IEC 61439-1 |
Ausstattungsdetails & Gehäuseaufbau
-
Unterteil: Verzugsfreies Gehäuse mit Verstärkungsrippe und doppelter Höhe (ab 12 Modulen) für optimalen Verdrahtungsraum. Seitliche Markierungen für Gehäuseverbindungen sowie vorgeprägte Aufnahmen für N/PE-Sammelschienen.
-
Rahmen & Verschluss: Integrierte Dichtung zur IP65-Sicherung. Verschließbar über unverlierbare, plombierbare 1/4-Drehverschlussschrauben.
-
Sichtfenster: Transparent-getönt, UV-beständig mit Rundumdichtung. 180°-Öffnungswinkel (umkehrbar). Druckverschluss flexibel auf Schlüssel- oder Dreikantschloss umrüstbar (Ausnahme: Kompaktmodell APV04G/CDN4G mit 90°-Vertikalöffnung).
-
Flexibles Montagesystem: Direkte Wandbefestigung über Innenbohrungen (inkl. Dichtkappen) oder über die Rahmen-Befestigungspunkte.
Lieferumfang
-
IP65 Kleinverteiler-Gehäuse (Einzelverpackung)
-
Vormontierte DIN-Hutschiene(n) TH 35×7,5 mm bzw. abnehmbarer Rahmenträger
-
Zubehörbeutel:
-
IP-Dichtkappen für Befestigungsschrauben
-
Unverlierbare 1/4-Dreh-Verschlussschrauben
-
Graue Modulabdeckung (6 Module)
-
Beschriftungsstreifen für Stromkreise
