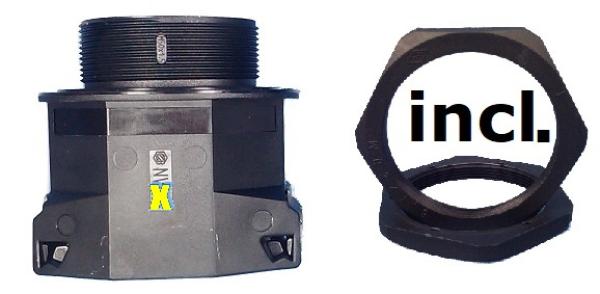

Gerade M25 Verschraubung metrisch auf Wellrohr NW23 mit Gegenmutter
Gerade M25 Verschraubung metrisch auf Wellrohr NW23 mit Gegenmutter
Einfach zu montierende und preiswerte Wellrohr-Verschraubungen mit konischem Wellrohranschluss innen.

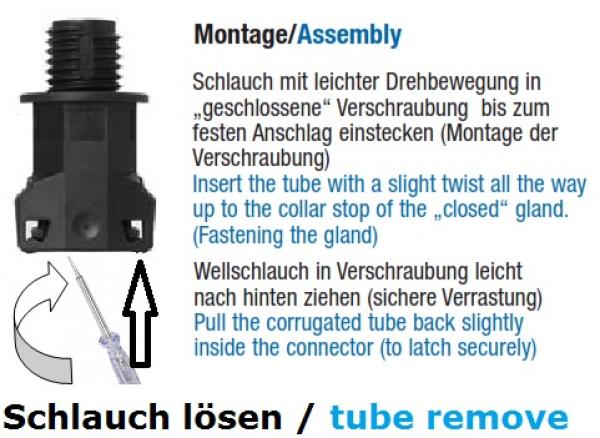

Das Wellrohr wird einfach in die Verschraubung eingeführt und rastet am Ende sicher ein.

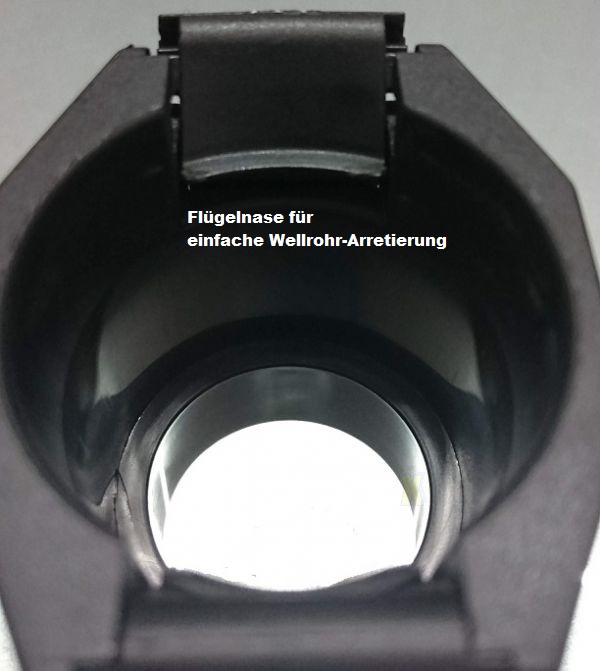

Um das Wellrohr wieder zu lösen, werden die Haltenasen in der Verschraubung einfach mit einem Schraubenzieher gelöst und können anschließend einfach wieder in die ursprüngliche Position gedrückt werden.
Somit ist die Verschraubung bereit für einen neuen Einsatz.
| Schutzart: | IP65 (IP68**) |
| Material: | Polyamid 6 |
| Temperaturbereich: | -40°C bis 120°C |
| Flammschutz: | • nach FMVSS 302: < 100 mm/min |
| Farbe(n)/Ausführungen: | • Schwarz, grau
• Außengewinde: Metrisch/PG |
Eigenschaften:
| • Konisch dichtend am Wellschlauch
• Gewindeabdichtung über Dichtstege
• Spezielle Verrastungstechnik
• Einfache und schnelle Montage:
Schlauch wird in die „geschlossene“
Verschraubung eingesteckt
• Wellschlauch in der Verschraubung drehbar
• Hohe Auszugskräfte
• Halogenfrei |
| Zubehör: | • O-Ring Dichtung |
Anwendungsbereiche:
| • passend für Profile: Normal, UFW
• Maschinen- und Apparatebau
• Schiffs- und Bahnbau
• Fahrzeugbau
• Schaltschränke |
| IP 68** | Zum Erreichen der Schutzart IP 68 montieren
Sie den O-Ring im ersten Wellental nach dem
Abschnitt des Wellschlauches verschraubungsseitig.
Bei NW 50 Normalprofil O-Ring
Dichtungen im ersten und zweiten Wellental
des Schlauches montieren.
|

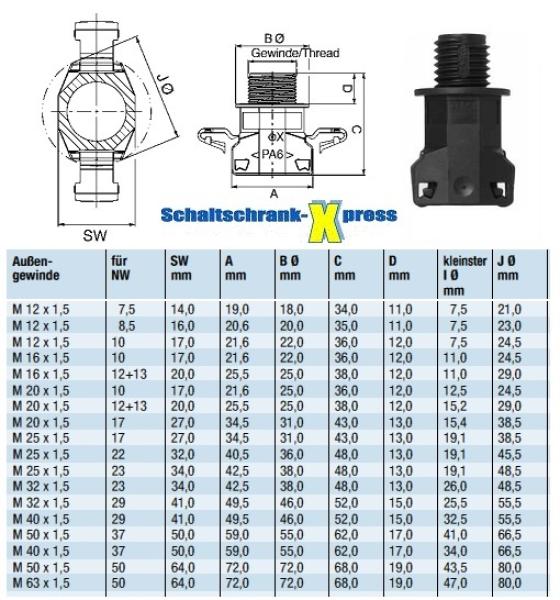

| Außen-Gewinde | für | NW |
| M12x1,5 | NW | 7,5 |
| M12x1,5 | NW | 8,5 |
| M12x1,5 | NW | 10 |
| M16x1,5 | NW | 10 |
| M16x1,5 | NW | 12+13 |
| M20x1,5 | NW | 12+13 |
| M20x1,5 | NW | 17 |
| M25x1,5 | NW | 17 |
| M25x1,5 | NW | 22 |
| M25x1,5 | NW | 23 |
| M32x1,5 | NW | 29 |
| M40x1,5 | NW | 37 |
| M50x1,5 | NW | 50 |
| M63x1,5 | NW | 50 |
